产品中心
| 特点: ◆ 提供不同的照射角度、不同颜色组合，更能突出物体的三维信息 ◆ 高密度LED陈列，高亮度 ◆ 多种紧凑设，节省安装空间 ◆ 解决对角照射阴影问题 ◆ 可选择漫反射板导光，光线均匀扩散 |
应用： ◆ PCB基板检测 ◆ IC元件检测 ◆ 显微镜照明 ◆ 液晶校正 ◆ 塑料容器检测 ◆ 集成电路印字测 |

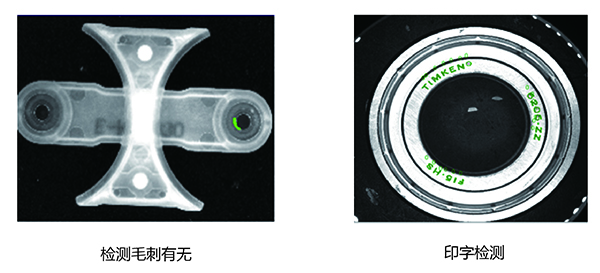

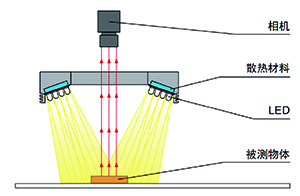

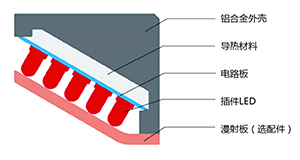

| 光源结构 | 工作简图 | 应用实例 |
 |
 |
 |
参数表
| 系列类型 | 型号 | 颜色 | 序号 | 功率 | 备注 |
| 垂直照射 | SF-HDZ-70*35 | ●●●● | 1 | 24V/6.8W | 可选配接圈 |
| SF-HDZ-80*35 | ●●●● | 2 | 24V/7.5W | ||
| SF-HDZ-90*30 | ●●●● | 3 | 24V/8.6W | ||
| SF-HDZ-90*35 | ●●●● | 4 | 24V/8.6W | 可选配接圈 | |
| SF-HDZ-120*35 | ●●●● | 5 | 24V/10.8W | 可选配接圈 | |
| SF-HDZ-120*50 | ●●●● | 6 | 24V/9.8W | ||
| SF-HDZ-150*35 | ●●●● | 7 | 24V/25.0W | ||
| SF-HDZ-193*90 | ●●●● | 8 | 24V/10.3W | ||
| SF-HDZ-200*135 | ●●●● | 9 | 24V/10.8W | ||
| SF-HDZ-220*150 | ●●●● | 10 | 24V/12.8W | 侧面安装 | |
| 15°照射 | SF-HD-50*28/15° | ●●● | 11 | 24V/3.8W | |
| SF-HD-90*50/15° | ●●● | 12 | 24V/8.6W | ||
| 45°照射 | SF-HD-74*48/45° | ●●● | 13 | 24V/5.0W | |
| SF-HD-90*56/45° | ●●● | 14 | 24V/8.6W | ||
| SF-HD-120*68/45° | ●●●● | 15 | 24V/11.8W | ||
| SF-HD-150*105/45° | ●●● | 16 | 24V/18.6W | ||
| SF-HD-176*111/45° | ●●● | 17 | 24V/20.4W | ||
| 45°照射 | SF-HD-180*146/45° | ● | 18 | 24V/26.8W | |
| SF-HD-240*162/45° | ●●●● | 19 | 24V/36.8W | ||
| 75°照射 | SF-HD-132*96/15° | ●●●● | 20 | 24V/11.6W | |
| 高亮环灯 | SF-GHDZ-200*50 | ●●●● | 21 | 24V/28.8W | |
| SF-GHDZ-220*35 | ●●●● | 22 | 24V/24W | ||
| SF-GHDZ-250*50 | ●●●● | 23 | 24V/26.6W | ||
| SF-GHDZ-250*150 | ●●●● | 24 | 24V/23.5W | ||
| 特殊环灯 | SF-GHDZ-145*42-IP | ●●● | 25 | 24V/5.6W | 防水光源 |
| SF-GHD-150*45-DJ | ● | 26 | 24V/9.6W | 点胶专用 |
注：表中所列规格仅供客户参考，可根据客户的要求进行设计制造。
