In-Sight 2000 Mini 视觉传感器

In-Sight 2000 Mini 视觉传感器功能特征

康耐视 In-Sight 2000 Mini 的紧凑尺寸扩大了视觉传感器的潜在应用范围，使用户能将视觉传感器部署到更多的操作区域。In-Sight 2000 Mini 型号的体积比标准的 In-Sight 2000 视觉传感器小 68％，因此它们可以安装到狭小的空间。In-Sight 2000 Mini 型号还标配液态镜头自动对焦模块，这样，将传感器安装到难以接近的位置时，可以更快地更换作业和改变焦距。主要功能特征包括：

超紧凑的集成光源模块
液态镜头技术实现的自动对焦
超4个交叉极化和共线偏振 
适合安装空间有限的机器

集成光源可最佳化成像机制

很小却较强的光源模组提供集成光源，适合近景应用及极度受限的机器。如此一来，也完全无需昂贵的外部照明了。镜头和照明都可针对不同的应用需求在现场更换来调整。

简化狭窄空间中的安装

DataMan 150/260 系列型号可以直立或以合适角度安装以适合非常狭窄的空间。在线功能和九十度调节，无需重新设计设备，也无需使用复杂的布线或光路来连接光栅镜。

自动对焦技术可根据不同的零件高度进行调整 

使用液态镜头技术的自动对焦模块可自动聚焦到预设位置，转换或设置作业期间无需手动重新聚焦镜头或物理移动相机传感器。这样可将传感器用于频繁更换的生产线和部件高度有差异的生产线上。

EasyBuilder 软件简化了设置和部署

与所有 In-Sight 视觉系统使用的界面相同，即使新用户也可以通过使用 EasyBuilder 简单直观的界面，获得可靠的检测性能。如需进行更加复杂的通过/未通过和合格/不合格检测，用户可根据经验在相同的 In-Sight Explorer界面中使用更加先进的 In-Sight 视觉系统创建视觉应用。

模块化设计可适应不断变化的应用要求 

In-Sight 2000 Mini采用模块化设计，可现场更换灯、镜头、过滤器和盖板，可轻松为您的工作单元选择正确的配置。模块化机身设计可提供：

为狭小空间中的安装提供较大的灵活性
简化布线和光路
减少了设计新机械固定装置的需求

可配置的直线或直角安装方式，可为狭小空间中的安装提供较大的灵活性。集成后，正在申请专利的 LED 环形灯可在整个图像上产生均匀的弥散性照明，减少对成本高昂的外部照明的需求。

n-Sight 2000 Mini 提供单色和彩色图像型号，并有不同的视觉工具组合，让您能够选择自己需要的功能级别。无论您的检测应用是什么，我们都有适合的 In-Sight 2000 Mini 视觉传感器型号。

		2000-110 Mini	2000-120 Mini	2000-130 Mini	2000-230 Mini	2001-230 Mini
用户界面1		In-Sight Explorer EasyBuilder用户界面、Cognex VisionView PC软件和VisionView 900 HMI触摸屏面板
1/3" CMOS 成像仪		单色	单色和彩色
S接口/M12镜头		标准：自动对焦（液态镜头）6.2 mm 或 16 mm
图像模式	640 x 480（标准）	√	√	√	√	√
	640 x 480（2倍放大）	×	√	√	√	√
	800 x 600（2倍放大）	×	×	√	√	√
	1280 x 9602	×	×	×	×	√
照明	标准	模块化红色 LED 灯	模块化红和白 LED
照明	选项	白色、蓝色和红外线 LED 灯，带通过滤器和滤波器	白色、蓝色和红外线 LED 灯，带通过滤器，偏光滤波器，和极性灯罩
采集速度最大值3		40 fps	75 fps (单色) 55 fps (彩色)			40 fps (单色) 24 fps (彩色)
相对处理速度		1x	2x
定位工具	图案	√	√	√	√	√
定位工具	边线，圆圈	×	×	√	√	√
检测工具	图案	√	√	√	√	√
	像素计数	×	灰度和彩色			灰度和彩色
	亮度和对比度	×	√	√	√	√
	边线	×	×	√	√	√
测量和计数工具	距离、角度和直径	×	×	√	√	√
测量和计数工具	图案和边线	×	×	√	√	√
高级功能特征	光学字符识别4	×	×	×	√	√
	斑点检测	×	×	×	√	√
	图像过滤器	×	×	×	√	√
数据输出		通过/未通过		通过/未通过，数值3
通信 & I/O	通用协定	EtherNet/IP、PROFINET、SLMP、SLMP 扫描仪、Modbus TCP、TCP/IP、UDP、FTP、Telnet（自身模式）、RS-232
	工业协定	"带AOP档案的以太网/IP，PROFINET，SLMP，SLMP扫瞄仪，CC-Link IE Field Basic，Modbus TCP"
	接口	(1) 工业 M12 以太网，(1) M12 电源与 I/O
	输入与输出	(1) 采集触发器，(1) 通用输入4，(4) 通用输出4
机械	尺寸	串联配置：43.1 mm (1.69 in) x 22.4 mm (0.88 in) x 64 mm (2.51 in) 直角配置：43.1 mm (1.69 in) x 35.8 mm (1.40 in) x 49.3 mm (1.94 in)
	重量	142 g（5盎司）
	材料和保护	涂铝，IP65 级外壳
操作	电源	24 VDC +/- 10%，<3.0 W或1类以太网供电(PoE)5
	PoE 配置可用	×	√	√	√	√
	温度	0 °C 至 40 °C（32 °F 至 104 °F）

1 仅部分地区供货。更多信息，请咨询您所在地的康耐视销售代表。
2 最大帧速率及最小曝光量；无视觉工具；640 x 480图像，启用2倍图像放大功能(适用于2000-/120/130/230型号)。
3 仅限于测量和计数工具。
4 当使用可选CIO-1400 I/O 扩展模块时，(7)个通用输入和（8)个通用输出。
5 PoE机型不能使用24 VDC电源，反之亦然。

In-Sight 2000 视觉传感器软件

自动化检测的技术和应用要求在不断发展。该标准化环境用于配置和维护所有机器视觉应用，包括高级 In-Sight 视觉系统。In-Sight 2000 提供标准化的设置环境、功能较强的视觉技术和可靠的通信连接，让您能够轻松配置应用并连接到其他工厂自动化设备。

通过 EasyBuilder 进行快速、直观的设置

所有 In-Sight 2000 视觉传感器均使用 In-Sight Explorer EasyBuilder 进行设置并且监控机器视觉检测。直观的点击式界面可引导用户逐步完成设置过程，从而轻松地进行应用开发。使用 EasyBuilder，即使是新视觉用户也可以轻松地设置、配置和安装视觉传感器。In-Sight Explorer的 TestRun 验证实用程序可监控编程变化是否影响了系统，从而保证检测的可靠性不会变化（即使条件已发生变化）。  

可以在 EasyBuilder 界面中直接配置有利的位置、存在/不存在、测量和计数工具，从而轻松完成设置和处理通过/未通过和合格/不合格检测。

受信赖的视觉工具

康耐视的图案、像素计数、亮度、对比度和边线工具使 In-Sight 2000 能够处理高级存在/不存在、测量和计数应用。使用这些工具后，In-Sight 2000 可以检测单张图像中的多个目标，以及依赖不同的工具执行多种检查类型。图案、边线和圆圈工具定位（或固定）零件，使其他视觉工具可以用此作为参考以完成其检测。In-Sight 2000-230 型号还包含图像过滤器、光学字符识别、Blob和数值数据输出。

图案工具可验证是否已将正确数量的书钉条添加到纸箱中。

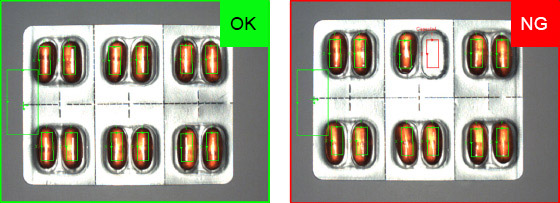

亮度工具通过显示通过/未通过区域之间的增量确认所有 10 个胶囊的存在。

目标区域高对比度表示存在二极管。

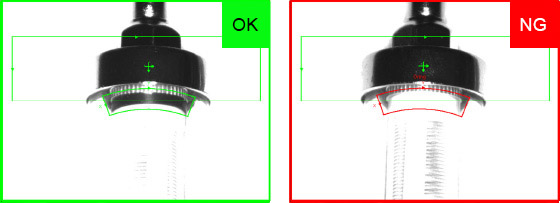

多个边线工具测量像素可检测牙钻上的边线是否干净。

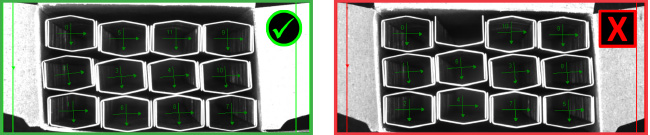

像素计数工具通过确定像素值可确认目标内是否存在 13 个单独的打孔冲头。

彩色像素计数工具通过识别感兴趣区域中训练的颜色像素值可确认包装的完整性。

现场可换型照明装置、滤镜和光学件配置可提供理想的灵活性，几乎可以轻松适用于任何生产线环境。无论您需要何种集成光源，In-Sight 2000提供的弥散性照明技术均可在任何环境下进行较强的视觉检测，无需再使用价值昂贵的外部照明器件。

照明和滤镜

配置弥散罩的白色 LED 环形灯是大部分 In-Sight 2000 Mini 型号的标配。可另提供可现场更换的红、蓝和 IR 环形灯及滤镜。
镜头

8 mm S接口/M12 镜头是大部分 In-Sight 2000 型号的标配。也可提供可现场更换的 3.6 mm、6 mm、12 mm、16 mm、25 mm S接口/M12 镜头。
I/O 与线缆

提供多种长度的网线、电源线和 I/O 电缆。需要额外 I/O 时，CIO-1400 I/O 扩展模块可以为 In-Sight 2000 系列视觉传感器扩展 7 个通用输入和 8 个输出。

灯罩

选配偏光灯罩结合白色 LED 环形灯可以减少明亮零件表面上不必要的反射。长距离应用中可以使用透明罩提高图像亮度。
固定支架

可以使用多个支架和适配器将 In-Sight 2000 视觉传感器安装至生产线上的几乎任何检测位置。而且 IP670 级外壳使其也可安装至冲洗区域或其他苛刻环境中。
电源

提供紧凑型 DIN 导轨安装式 24 伏直流电源。
